太孛录音系统 - SIPREC配置

奥科AudioCodes SIPREC录音配置


网络接口配置


VLAN配置

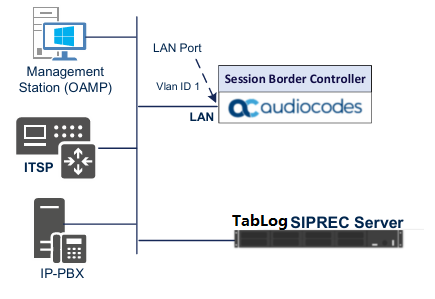

注意: LAN分配名字为"LAN_IF",WAN分配名字为"WAN_IF",SBC有以下IP Entitie的接口:

  • 录音系统,位于 LAN 上
  • 呼叫中心(如Teams),位于 LAN 上

操作步骤:

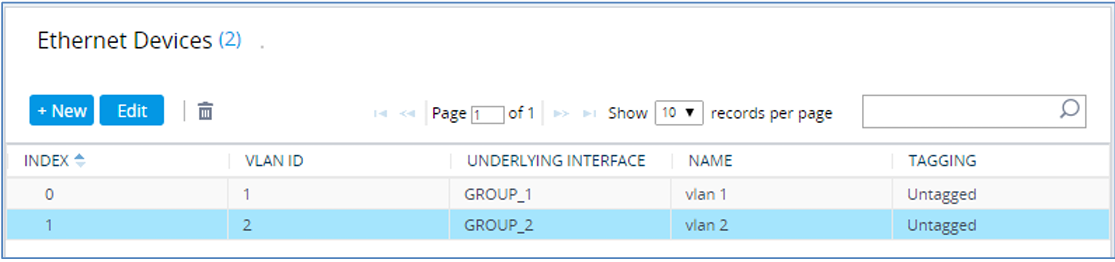

  1. 打开Ethernet Device属性页 (Setup menu > IP Network tab > Core Entities folder > Ethernet Devices)
  2. 在已存在的VLAN ID:1 和UNDERLYING INTERFACE:GROUP_1下面添加一行VLAN ID:2 作为 WAN网络.

配置网络接口

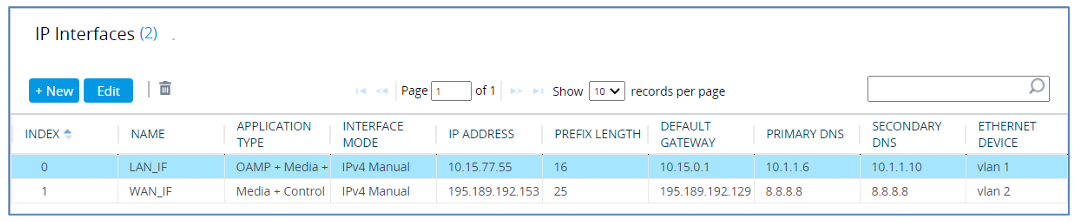

  1. 打开IP Interfaces属性页 (Setup menu > IP Network tab > Core Entities folder > IP Interfaces)
  2. 修改存在的OAMP + Media + Control配置.

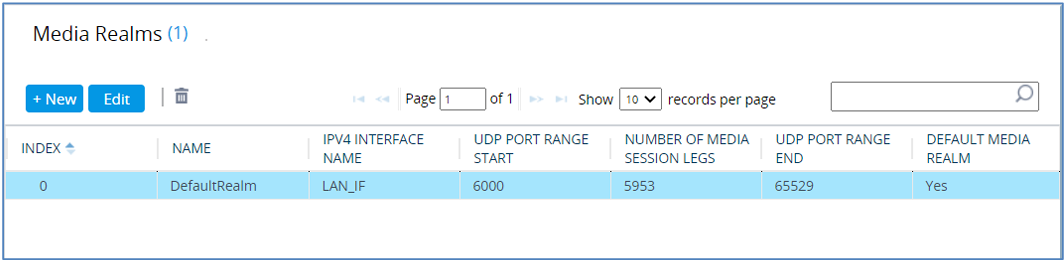

配置Media Realms

  1. 打开Media Realms 属性页 (Setup menu > Signaling & Media tab > Core Entities folder > Media Realms)
  2. 通常使用默认值.

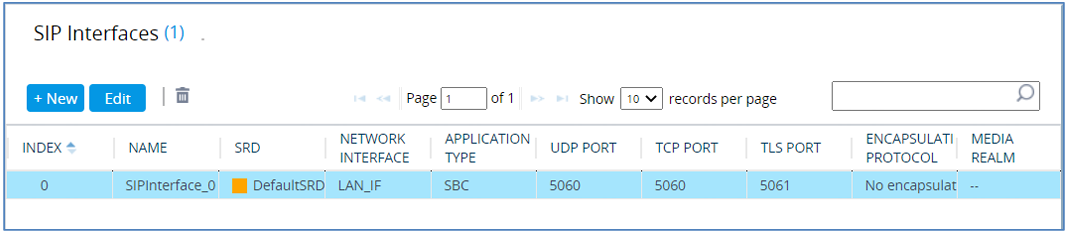

配置SIP信令接口

  1. 打开SIP Interfaces 属性页 (Setup menu > Signaling & Media tab > Core Entities folder > SIP Interfaces).
  2. 如果有多条记录,修改APPLICATION TYPE:SBC的参数,其中端口和录音系统对应上,例如5060.

配置Proxy Sets 和 Proxy Address

Proxy Set 定义目标IP服务器的地址。Proxy Sets集合可用于在多个服务器之间配置负载平衡。

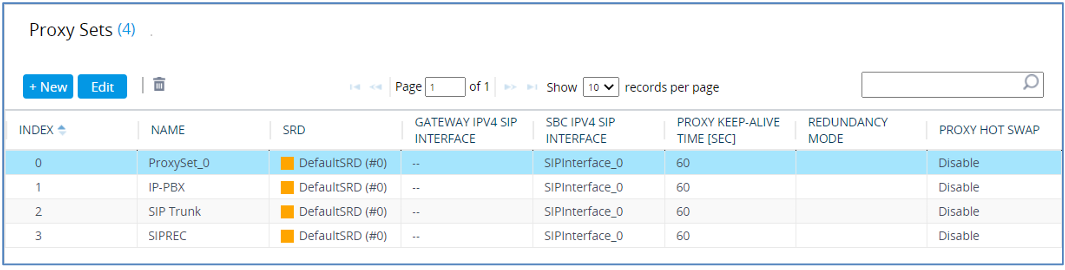

配置Proxy Sets

  1. 打开Proxy Sets属性页 (Setup menu > Signaling & Media tab > Core Entities folder > Proxy Sets).
  2. 我们为IP-PBX(软交换,Teams等),SIP Trunk,SIPREC录音分别配置地址集合,也可以将SIP Trunk使用默认ProxySet_0集合,不使用单独的配置.

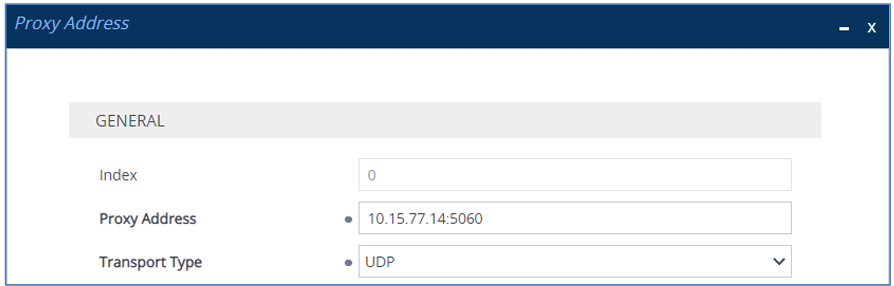

配置Proxy Address

  1. 打开 Proxy Sets 属性页 (Setup menu > Signaling & Media tab > Core Entities folder > Proxy Sets)

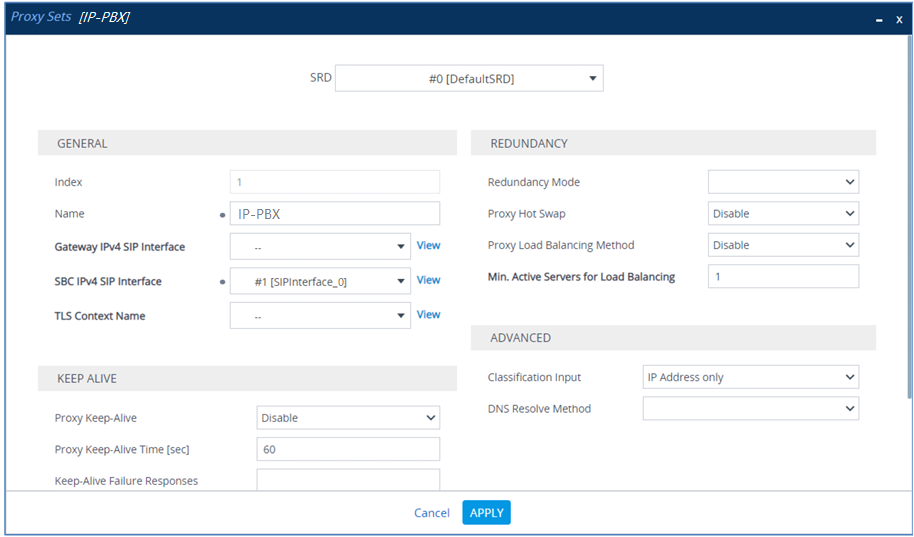

  2. 点击集合Proxy Set名字IP-PBX, 然后在下方内容的页面最下方出现Proxy Address链接,点击后定位到如下属性页,根据实际IP-PBX地址配置信息后点击Apply保存.
  3. 依次配置SIP Trunk和SIPREC录音地址,如果不使用单独SIP Trunk的Proxy Set设置,可以直接修改ProxySet_0.

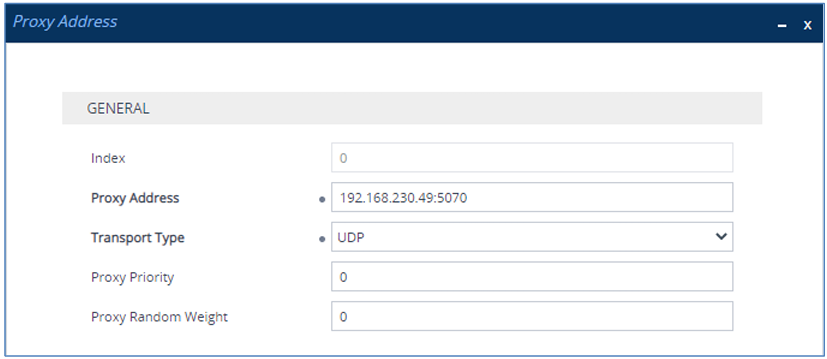

  4. 修改默认ProxySet_0时,选择ProxySet_0,点击编辑,然后在下方内容的页面最下方出现Proxy Address链接,点击后打开Proxy Address配置页面,单击“新建”。写入SBC应用的本地 Mediant IP 地址和端口.

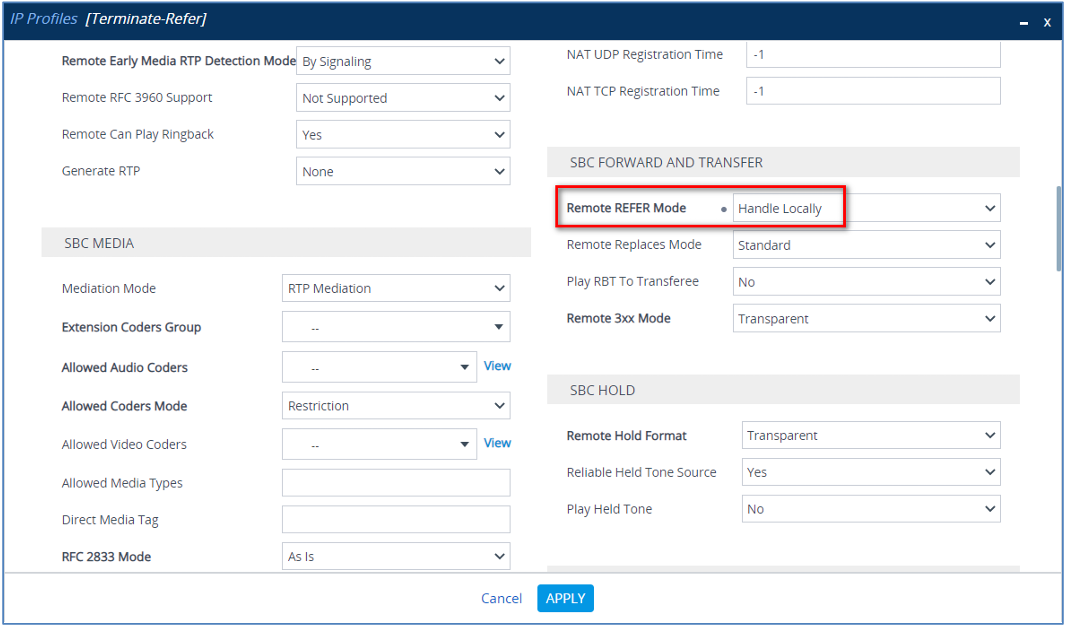

配置IP Profiles(可选)

  1. 打开IP Profiles表 (Setup menu > Signaling & Media tab > Coders & Profiles folder > IP Profiles).
  2. 配置SIP呼叫终止信令,新建名字Terminate-Refer,并保存.

配置IP Groups

IP Groups可以是服务器(例如 IP-PBX 或 ITSP)也可以是一组用户(例如 LAN IP 电话)。对于服务器,IP Groups通常用于把服务器的 IP Address与 Proxy Set 相关联,定义服务器的 IP 地址。一旦IP Groups配置后,它们用于配置 IP-to-IP 路由规则以表示源和呼叫的目的地。

注意字段:

  • Type:Server
  • PROXY SET使用(IP-PBX、SIP Trunk、SIPREC)
  • IP PROFILES
  • Media Realm

操作步骤:

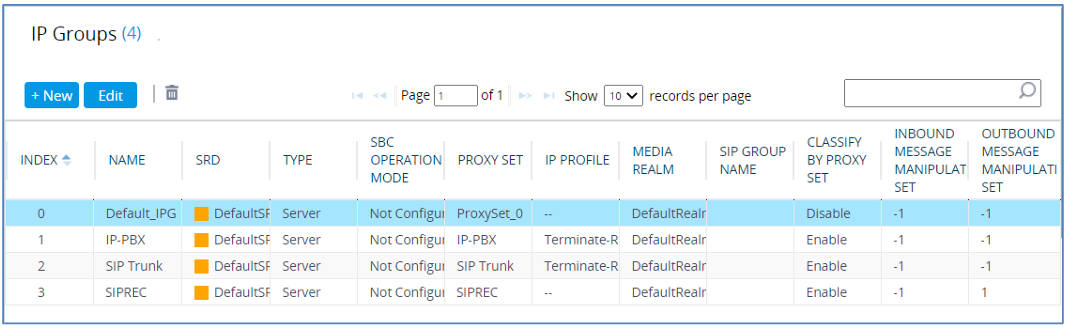

  1. 打开IP Groups 属性页 (Setup menu > Signaling & Media tab > Core Entities folder > IP Groups).

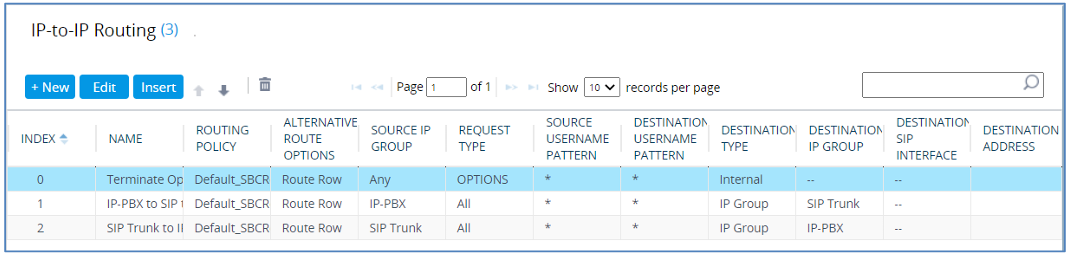

配置IP-to-IP 呼叫路由规则

用于将从一个 IP 实体接收到的 SIP 消息(例如 INVITE)转发到另一个 IP 实体的路由。 SBC分析来自IP Group的SIP消息特征。如果特征与表中,它们将与第二个规则进行比较,依此类推,直到找到匹配的规则。如果没有匹配则将被拒绝。 对于互通性测试拓扑,需要满足以下 IP 到 IP 的路由规则配置:**

  • 终止从任何实体接收的 SBC 上的 SIP OPTIONS 消息
  • 从 IP-PBX 到 SIP 中继的呼叫
  • 从 SIP 中继到 IP-PBX 的呼叫

操作步骤:

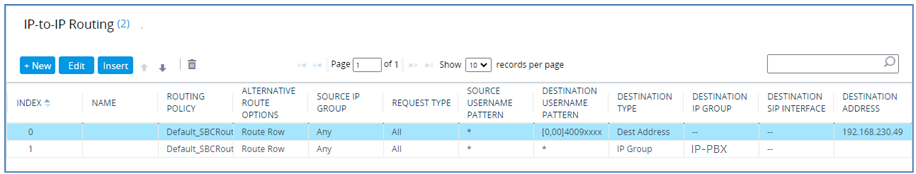

  1. 打开IP-to-IP Routing属性页 (Setup menu > Signaling & Media tab > SBC folder > Routing > IP-to-IP Routing).
  2. 以下三条记录名分别是:
    • Terminate OPTIONS
    • IP-PBX to SIP Trunk
    • SIP Trunk to IP-PBX 其他示例:

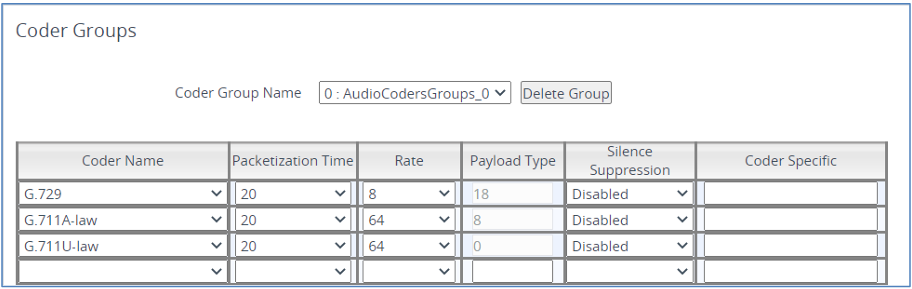

配置编码Coders

  1. 打开Coder Groups 属性页 (Setup menu > Signaling & Media tab > Coders & Profiles folder > Coder Groups).
  2. 修改默认的Coder Group.

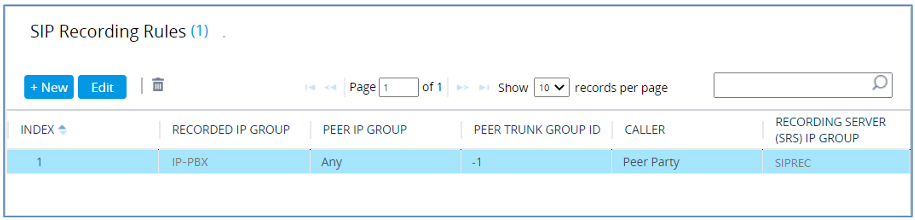

配置SIP Recording Rules

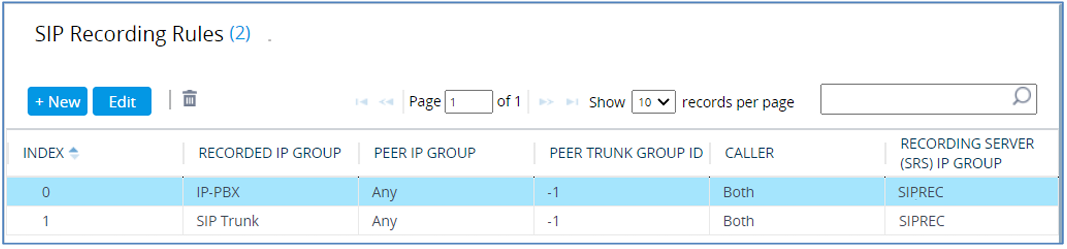

  1. 打开SIP Recording Rules属性页 (Setup menu > Signaling & Media tab > SIP Recording folder > SIP Recording Rules).
  2. 新建两个SIP Recording Rules. 其他示例:

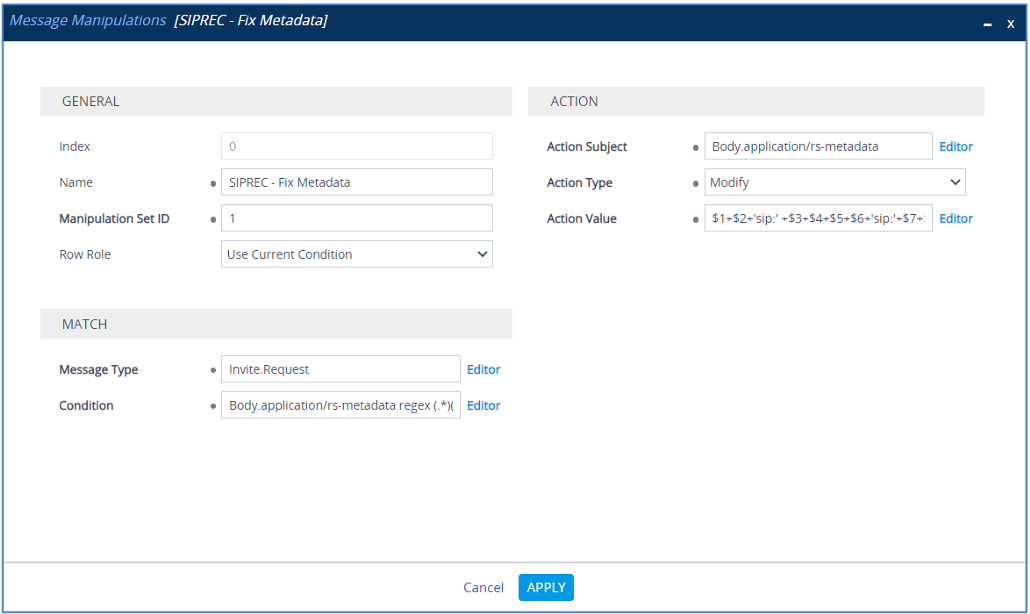

配置号码规则Number Manipulation Rules (可选)

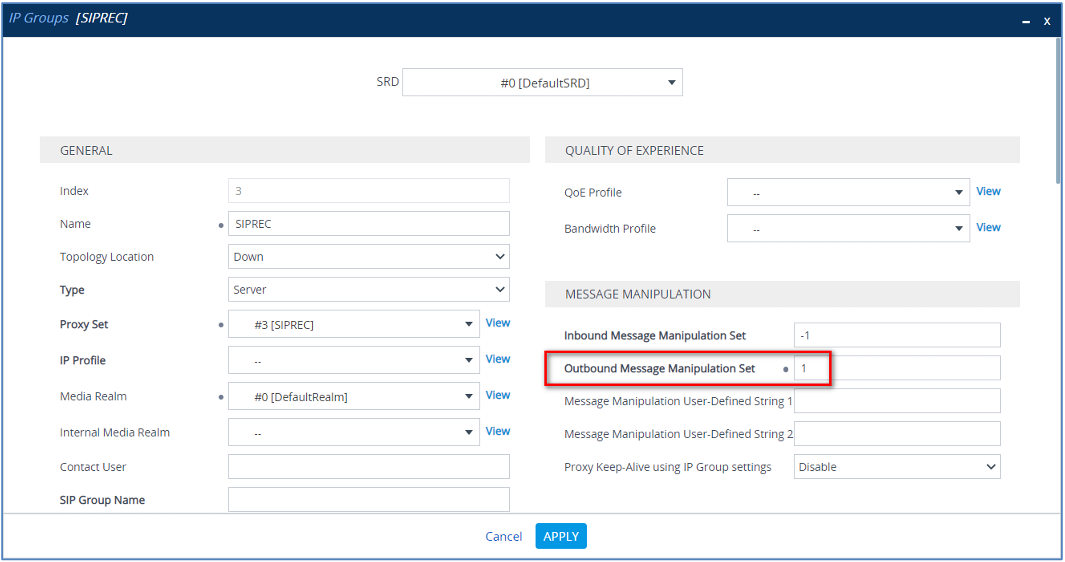

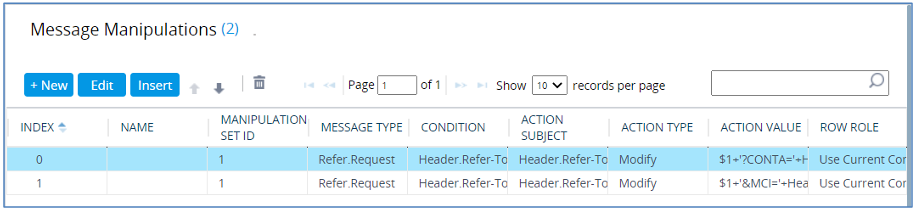

  1. 打开Message Manipulations页面(Setup menu > Signaling & Media tab > Message Manipulation folder > Message Manipulations). 其他示例: 其中Manipulation Set:1, 编号1将配置到SIPREC IP Group。SIPREC IP Group位置在(Setup menu > Signaling & Media tab > Core Entities folder > IP Groups),选择SIPREC后点Edit编辑,设置'Outbound Message Manipulation Set' 字段为1.

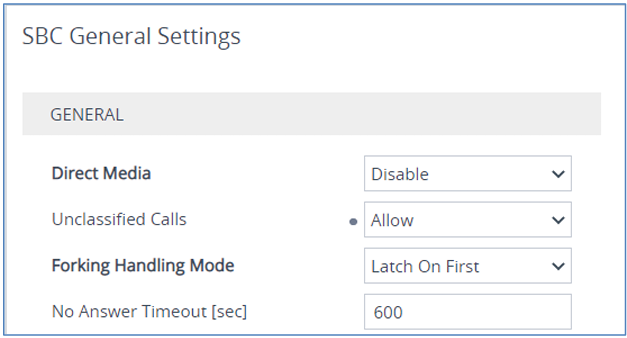

允许未分类的呼叫Unclassified Calls

  1. 打开SBC General Settings页面 (Setup menu > Signaling & Media tab > SBC folder > SBC General Settings).

其他路由配置

PSTN配置Trunk Settings

  • Setup menu > Signaling & Media tab > Gateway folder > Trunks & Groups > Trunks

Trunk分组参数

  • Setup menu > Signaling & Media tab > Gateway folder > Trunks & Groups > Trunk Groups

电话到IP 路由IP-to-Tel Routing

  • Setup menu > Signaling & Media tab > Gateway folder > Routing > Tel -> IP Routing

IP到电话路由IP-to-Tel Routing

  • Setup menu > Signaling & Media tab > Gateway folder > Routing > IP -> Tel Routing

按键规则Tel Number manipulation

  • Setup menu > Signaling & Media tab > Gateway folder > Manipulation > Dest Number IP->Tel

DTMF支持Gateway Supplementary Services Settings

  • Setup menu > Signaling & Media tab > Gateway folder > DTMF & Supplementary > DTMF & Dialing

SIP代理和注册SIP Proxy & Registration Parameters

  • Setup menu > Signaling & Media tab > SIP Definitions folder > Proxy & Registration

参考资料: SIPREC Overview
